مقدمه:
در هر صنعتی که صحبت از حرکت چرخشی و قطعات دوار باشد، نامی آشنا به گوش می‌رسد: بلبرینگ. این قطعه کوچک اما حیاتی، نقش کلیدی در عملکرد نرم و بی‌اصطکاک ماشین‌آلات دارد. شاید تصور کنید بلبرینگ‌ها تنها در خودرو یا دستگاه‌های صنعتی استفاده می‌شوند، اما واقعیت این است که حتی در وسایل ساده‌ای مانند فن‌ها، دوچرخه‌ها و لوازم خانگی نیز ردپای آنها دیده می‌شود.
در این مقاله از آبتین تجارت فولاد ونداد، به‌صورت تخصصی و در عین حال روان توضیح می‌دهیم که بلبرینگ چیست، چگونه طراحی می‌شود، چه انواعی دارد و چطور می‌توان عمر مفید آن را افزایش داد.
بلبرینگ چیست و چه نقشی دارد؟
بلبرینگ در ساده‌ترین تعریف، یک نوع یاتاقان غلتشی است که وظیفه کاهش اصطکاک بین دو سطح در حال چرخش را دارد.
ساختار آن شامل سه جزء اصلی است:
- حلقه داخلی
- حلقه خارجی
- ساچمه‌ها (گلوله‌های فولادی) که بین این دو حلقه قرار می‌گیرند
این ساچمه‌ها باعث می‌شوند تماس لغزشی به تماس غلتشی تبدیل شود و در نتیجه، اصطکاک و حرارت کاهش یابد. نتیجه نهایی؟
حرکت نرم‌تر، صدای کمتر و طول عمر بالاتر قطعات متحرک.
اجزای اصلی بلبرینگ
بلبرینگ‌ها ممکن است در ظاهر ساده باشند، اما طراحی آنها از نظر مهندسی بسیار دقیق است. اجزای تشکیل‌دهنده عبارت‌اند از:
🔹 حلقه داخلی (Inner Ring)
روی محور نصب می‌شود و معمولاً همان بخشی است که می‌چرخد.
🔹 حلقه خارجی (Outer Ring)
درون محفظه یا بدنه ثابت دستگاه قرار می‌گیرد.
🔹 ساچمه‌ها (Balls)
اصلی‌ترین بخش بلبرینگ هستند که بار را منتقل می‌کنند. این ساچمه‌ها معمولاً از فولاد سخت‌کاری‌شده یا سرامیک ساخته می‌شوند.
🔹 قفسه یا نگهدارنده (Cage)
ساچمه‌ها را در فاصله‌ی یکنواخت نگه می‌دارد و مانع از برخورد مستقیم آنها به هم می‌شود.
🔹 آب‌بند یا محافظ (Seal)
برای جلوگیری از ورود گرد و غبار، رطوبت و خروج گریس از بلبرینگ به کار می‌رود.

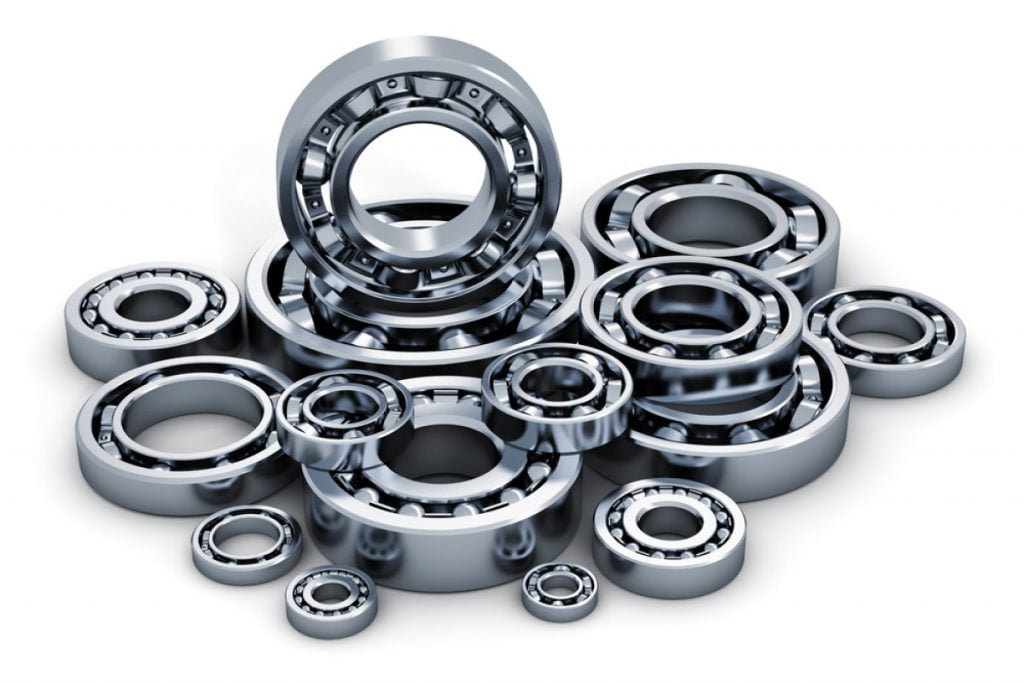

انواع بلبرینگ‌ها
یکی از دلایل محبوبیت بلبرینگ‌ها، تنوع زیاد در طراحی و کاربرد آن‌هاست. هر نوع، متناسب با نوع بار، سرعت و شرایط کاری انتخاب می‌شود.
بلبرینگ شیار عمیق (Deep Groove Ball Bearing)
پرتکرارترین نوع بلبرینگ است که در اغلب تجهیزات صنعتی و خانگی استفاده می‌شود.
ویژگی اصلی آن، تحمل هم‌زمان بار شعاعی و محوری است.
بلبرینگ تماس زاویه‌ای (Angular Contact Bearing)
برای بارهای ترکیبی طراحی شده و در ماشین‌آلات با سرعت بالا کاربرد دارد.
بلبرینگ خودتنظیم (Self-aligning Bearing)
در صورت وجود انحراف یا خطای زاویه‌ای بین محور و محفظه، خودش را تنظیم می‌کند. برای محیط‌های صنعتی ناپایدار بسیار مناسب است.
بلبرینگ کف‌گرد (Thrust Bearing)
برای تحمل بار محوری خالص طراحی شده است و معمولاً در گیربکس‌ها و پمپ‌ها به کار می‌رود.
بلبرینگ سوزنی (Needle Bearing)
دارای غلطک‌های باریک و بلند است که فضای کمتری اشغال می‌کند و برای دستگاه‌های فشرده کاربرد دارد.
طراحی و جنس بلبرینگ
جنس بلبرینگ‌ها معمولاً از فولاد کروم‌دار (AISI 52100) یا سرامیک است.
در صنایع خاص مانند هوافضا و پزشکی، از ترکیب‌های کامپوزیتی یا استیل ضدزنگ استفاده می‌شود.
در طراحی بلبرینگ، پارامترهایی مانند موارد زیر در نظر گرفته می‌شود:
نوع بار (شعاعی یا محوری)
سرعت دوران
دمای کاری
روانکاری و اصطکاک
طول عمر و هزینه نگهداری
بلبرینگ باید به‌گونه‌ای طراحی شود که توزیع تنش‌ها یکنواخت باشد تا از ترک یا خستگی زودرس جلوگیری شود.
نحوه انتخاب بلبرینگ مناسب
انتخاب بلبرینگ یکی از مراحل حساس طراحی ماشین‌آلات است. برای انتخاب درست باید عوامل زیر را بررسی کرد:
- نوع بار: اگر بار شعاعی است، بلبرینگ شیار عمیق؛ اگر محوری است، بلبرینگ کف‌گرد مناسب‌تر است.
- سرعت چرخش: هرچه سرعت بیشتر باشد، اصطکاک و حرارت افزایش می‌یابد و باید از بلبرینگ دقیق‌تر استفاده کرد.
- محیط کاری: رطوبت، گرد و غبار یا حرارت بالا می‌تواند در انتخاب نوع آب‌بند و روانکار مؤثر باشد.
- قابلیت نگهداری: بلبرینگ‌های بدون نیاز به گریس‌کاری مجدد برای تجهیزات خانگی ایده‌آل‌اند.
نحوه انتخاب بلبرینگ مناسب
انتخاب بلبرینگ یکی از مراحل حساس طراحی ماشین‌آلات است. برای انتخاب درست باید عوامل زیر را بررسی کرد:
- نوع بار: اگر بار شعاعی است، بلبرینگ شیار عمیق؛ اگر محوری است، بلبرینگ کف‌گرد مناسب‌تر است.
- سرعت چرخش: هرچه سرعت بیشتر باشد، اصطکاک و حرارت افزایش می‌یابد و باید از بلبرینگ دقیق‌تر استفاده کرد.
- محیط کاری: رطوبت، گرد و غبار یا حرارت بالا می‌تواند در انتخاب نوع آب‌بند و روانکار مؤثر باشد.
- قابلیت نگهداری: بلبرینگ‌های بدون نیاز به گریس‌کاری مجدد برای تجهیزات خانگی ایده‌آل‌اند.
روانکاری و نگهداری بلبرینگ
روانکاری، قلب عملکرد بلبرینگ است. بدون گریس یا روغن مناسب، اصطکاک و حرارت به‌سرعت افزایش می‌یابد و باعث خرابی زودرس می‌شود.
روش‌های روانکاری
روغن: برای سرعت‌های بالا
گریس: برای بارهای زیاد یا محیط‌های آلوده
روانکاری اتوماتیک: در خطوط تولید پیشرفته، از سیستم‌های مرکزی استفاده می‌شود
نکات نگهداری
از ورود گرد و غبار جلوگیری کنید
در فواصل زمانی منظم گریس را تعویض کنید
از ابزار مخصوص برای نصب یا بازکردن استفاده کنید
دمای غیرعادی یا صدای غیرمعمول را جدی بگیرید
عیوب و نشانه‌های خرابی بلبرینگ
شناخت نشانه‌های اولیه خرابی بلبرینگ، از هزینه‌های زیاد جلوگیری می‌کند.
برخی علائم رایج عبارت‌اند از:
افزایش صدا یا لرزش
تغییر رنگ (نشانه دمای بالا)
ترک یا خوردگی سطح ساچمه‌ها
نشت گریس یا آلودگی زیاد
💡 نکته تخصصی:
یکی از روش‌های مدرن برای تشخیص خرابی، آنالیز ارتعاشی (Vibration Analysis) است که در صنایع بزرگ کاربرد زیادی دارد.
جدول مقایسه انواع بلبرینگ
| نوع بلبرینگ | نوع بار قابل تحمل | مزایا | کاربرد |
|---|---|---|---|
| شیار عمیق | شعاعی و محوری | قیمت مناسب، همه‌کاره | موتورهای الکتریکی، پمپ‌ها |
| تماس زاویه‌ای | ترکیبی | سرعت بالا، دقت زیاد | دستگاه‌های CNC |
| کف‌گرد | محوری | تحمل بار زیاد | گیربکس‌ها |
| خودتنظیم | شعاعی و زاویه‌ای | جبران انحراف محور | صنایع سنگین |
| سوزنی | شعاعی | اشغال فضای کم | گیربکس‌های فشرده |
جمع‌بندی
بلبرینگ‌ها شاید کوچک باشند، اما نقشی حیاتی در عملکرد دقیق و بی‌صدا‌ی ماشین‌آلات دارند.
انتخاب درست نوع بلبرینگ، روانکاری مناسب و نگهداری اصولی می‌تواند طول عمر دستگاه را چندین برابر افزایش دهد.
اگر در زمینه خرید یا مشاوره فنی انواع بلبرینگ نیاز به راهنمایی دارید، کارشناسان آبتین تجارت فولاد ونداد آماده‌اند تا بهترین گزینه را بر اساس نوع صنعت و نیاز شما پیشنهاد دهند.
